12v升36v-12v转36v1A升压芯片-电源模块

AH6920 是一款专为升压（12升36v、24v升36） 、升降压设计的单片集成电路，
可工作在DC5V到40V输入电压范围 ，低纹波
，内置功率MOS。内置固定频率振荡
器与频率补偿电路，简化了电路设计 。 PWM 控 制 环 路 可 以 调 节 占
空 比 从 0~90%之间线性变化
。内置过电流保护功能与EN脚逻辑电平关断功能。


输入电压范围：5V-40V（必须保证设定输出电压高于输入电压）

输出电压范围：6V-60V（可调）

输入最大电流：5a

输入连续工作电流：2A（通风散热条件良好输出电压和输入电压之比不能大于3）

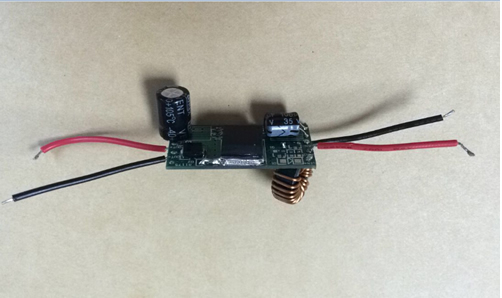

模块外观尺寸：长*宽*高  4cm*2.0cm*1.5cm

12v升36v AH6920典型应用

也可做升降压：9v-36v升降压12v 1A
