3v升5V2.5A移动电源升压模块方案

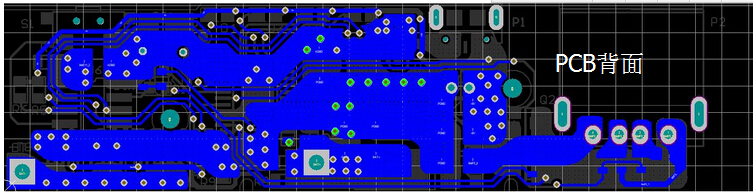

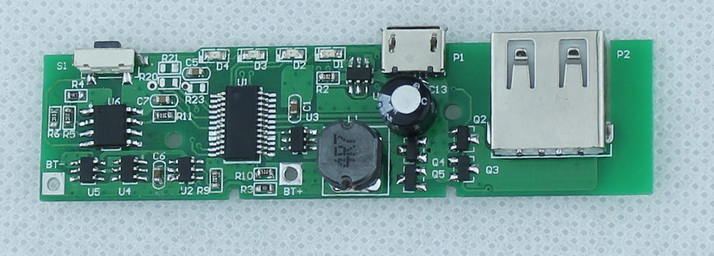

电路板相关：
充电截止电压：4.2V
放电截止电压：3V
保护方式：硬件锂电过流，过压 ，欠压保护
，硬件输出短路保护，软件过流 ，欠压保护
充电输入端为Micro 5pin usb接口，放电端通过标准USB插头放电
本产品通过智能单片机和保护IC 对产品提供软件
，硬件双重保护

1 充电器要求:5V/1A
2 充电电流:900±100mA
3 充饱电压:4.2V±0.05V
4 充电截止电流 60~100mA

USB输出特性
1 空载输出电压：5.1V±0.2V
2 额定输出电流：1A
3 输出带载电压：4.7V-5.2V
4 输出纹波：≤300mV 20M带宽测试
5 最大输出保护电流：2.5a±0.2A
6 最小输出电流检测：50mA +/- 20mA 电池电压3.7V
7 输出效率：＞89% 电池电压3.7V，输出1A测试

工作说明：
1 、对其他设备充电：将配置的充电线USB一端接入移动电源输出OUT端口 ，另一端接上手机或其他充电设备
，按按键即可对手机或其它充电设备进行充电，当断开连接（或按电量按键不接充电设备） ，约20±1秒
，移动电源会自动关闭输出电路，进入省电模式。
2
、充电状态显示：对移动电源充电时,按正常的充电程序充电 ，即按当前电芯电量相应闪

如果您对我们的方案感兴趣
，欢迎PA捕鱼，我司免费提供芯片/模块 。

本方案中下面的的升压芯片都可以满足应用：
